De Archivo CAD a Showroom Virtual: Cómo Convertir tu Catálogo de Producto en un Digital Twin
Convierte tu catálogo CAD en un showroom virtual: pipeline técnico, los Cinco Gates de evaluación, costes reales y errores a evitar.
Publicado por Eduardo Fuentevilla Blanco
Ingeniero de Robótica en Maedcore · Ingeniero de Robótica LinkedIn ↗
Puntos Clave
- ► Un showroom VR derivado de CAD es un prototipo de gemelo digital de producto — no un gemelo operacional — a menos que se añada una capa de datos IoT en tiempo real; confundir ambos es el error de credibilidad más frecuente ante compradores técnicos.
- ► La eliminación automatizada de geometría interna puede reducir el tamaño de un ensamblaje CAD hasta un 90 % (ejemplo: 500 MB → 50 MB en automoción) sin degradar la percepción visual, siendo la optimización de mayor impacto en el pipeline.
- ► Los presupuestos de polígonos por plataforma son: < 500.000 triángulos/escena en standalone (Quest 3), < 2.000.000 en PC-VR y < 200.000 en WebGL — umbrales que determinan qué nivel de decimación y LOD es necesario antes de la entrega.
- ► Una participación en feria física cuesta entre 25.000 y 45.000 € por evento; un showroom VR construido una vez se despliega en cada feria, cada visita comercial y cada demo remota.
- ► Las ayudas FEDER de la Comunidad de Madrid pueden cubrir entre el 20 y el 25 % de los costes elegibles de software y hardware para pymes industriales del corredor madrileño; el Kit Digital no cubre desarrollo a medida.
- ► El mercado global de gemelos digitales se valora entre 21.140 M$ (MarketsandMarkets) y 35.800 M$ (Grand View Research) para 2025 — una divergencia que refleja diferencias de alcance en la definición, no un consenso sobre el tamaño real.
Convertir un archivo CAD en un showroom virtual de gemelo digital es un proceso estructurado de cinco decisiones técnicas en cadena — no una simple exportación. El caso de negocio es concreto: una sola participación en feria física cuesta entre 25.000 y 45.000 €, mientras que un showroom VR se amortiza en cada feria, cada visita comercial y cada demo remota. Pero hay una trampa conceptual que destruye credibilidad con los compradores técnicos: un showroom derivado de CAD es un prototipo de gemelo digital de producto, no un gemelo operacional — y confundir ambos es el error más frecuente en el marketing de proveedores.
Por qué el catálogo CAD es el punto de partida natural (y cuál es su límite real)
El archivo CAD captura la geometría y la intención de diseño de un producto — es la base geométrica del gemelo digital — pero por sí solo es estático y desconectado de la realidad operativa.
Según Siemens, el modelado de gemelos digitales puede formar parte tanto del software CAD como del software de simulación: el CAD crea la representación virtual o geometría del activo físico — modelando geometría, estructura, componentes y ensamblajes. El matiz crítico lo aporta ARC Advisory Group (2026): «Los modelos CAD proporcionan descripciones estructuradas de activos, capturando geometría e intención de diseño, pero permanecen estáticos y desconectados de la realidad operativa. Los gemelos digitales, por el contrario, son sistemas dinámicos, continuamente actualizados con datos en tiempo real.»
Esto define un espectro de cuatro niveles que conviene tener claro antes de hablar con ningún proveedor:
- Render 3D estático — imagen o vídeo de alta calidad generado desde CAD.
- Modelo VR interactivo — geometría CAD optimizada, navegable en tiempo real en un visor VR o WebGL.
- Prototipo de gemelo digital de producto — modelo interactivo con lógica de configuración, anotaciones técnicas (PMI) y posiblemente datos de rendimiento histórico.
- Gemelo operacional — modelo conectado a sensores IoT en tiempo real (OPC-UA, MQTT, REST API), con capacidad de simulación y predicción.
El segmento de product twin — el más cercano al caso showroom — representó el 35,72 % de la cuota de mercado global de gemelos digitales en 2026. El mercado global se valoró en 21.140 millones de dólares en 2025 según MarketsandMarkets, aunque Grand View Research cifra ese mismo año en 35.800 millones — una divergencia que refleja diferencias de alcance en la definición: unos incluyen solo software, otros incorporan hardware, servicios e infraestructura IoT adyacente. Para un responsable de ingeniería evaluando una inversión concreta, la cifra relevante no es el tamaño del mercado sino en qué nivel del espectro quiere operar — y eso lo determinan los Cinco Gates.

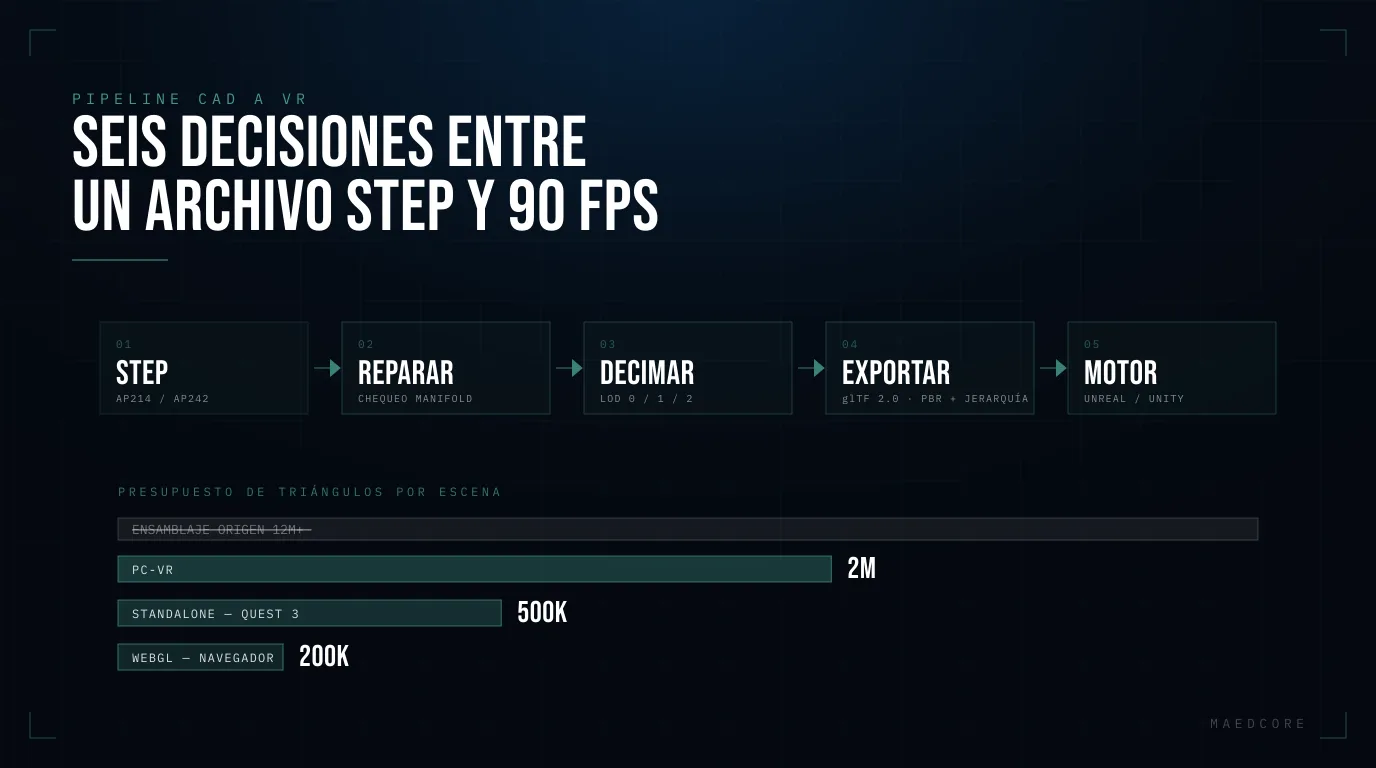

El pipeline técnico: de STEP a escena VR en tiempo real
Convertir un ensamblaje CAD de varios cientos de megabytes en una experiencia fluida a 72–90 fps en un visor standalone no es una operación de exportación — son seis decisiones técnicas en cadena, cada una con consecuencias sobre fidelidad, rendimiento y coste.
El problema de la geometría invisible
Los ensamblajes CAD industriales contienen componentes internos, taladros funcionales y salientes irrelevantes para la visualización. Su eliminación automatizada puede reducir el tamaño del archivo hasta un 90 % sin degradar la percepción visual — ejemplo de campo: un ensamblaje de automoción de 500 MB reducido a 50 MB. Mantener toda la geometría interior es el error más costoso en términos de rendimiento.
El presupuesto de polígonos por plataforma
Los visores standalone (Meta Quest 3, Pico) imponen un presupuesto estricto de polígonos para mantener 72–90 fps. La decimación inteligente con preservación de aristas vivas y la generación de múltiples niveles de detalle (LOD 0, 1, 2) garantizan estabilidad de fotogramas en ensamblajes industriales pesados. En nuestra experiencia, los umbrales prácticos son:
- Standalone (Quest 3): < 500.000 triángulos por escena
- PC-VR (tethered): < 2.000.000 triángulos
- WebGL (navegador): < 200.000 triángulos
Unreal Engine vs. Unity y el estándar glTF 2.0
El formato glTF 2.0 combina eficiencia de transmisión, soporte de materiales PBR y preservación de jerarquía, siendo el formato de destino preferido para entornos VR. En cuanto a motores, el plugin Datasmith de Unreal Engine permite importación directa desde STEP AP203/214/242, CATIA V5, NX, SolidWorks, Creo, JT e IFC. El riesgo más frecuente: el CAD trabaja en milímetros y Unreal Engine por defecto en centímetros — un error de escala 1:1 convierte una máquina-herramienta en un edificio. Unity, en cambio, no lee ningún formato B-Rep de forma nativa: integrar datos CAD requiere conversión previa a formato mesh mediante una herramienta de terceros.
Las anotaciones PMI (Product Manufacturing Information) — tolerancias, especificaciones de superficie, notas de ensamblaje — deben permanecer accesibles en VR para conservar el valor técnico del modelo. Esta preservación es uno de los retos más específicos de la conversión CAD-VR: el comprador técnico que asiste a una demo preguntará por especificaciones, y si el modelo no puede responderlas, la credibilidad del showroom se erosiona.
Stack de herramientas por etapa
| Etapa | Opciones principales | Notas clave |
|---|---|---|
| Fuente CAD | SolidWorks, CATIA V5/V6, NX, Creo, Inventor | STEP AP214/242 como exportación neutra |
| Reparación y simplificación | CADfix VIZ (ITI), Spatial 3D InterOp, Datakit CrossManager | Eliminación de geometría interna puede reducir tamaño hasta un 90 % |
| Conversión de formato | Datasmith (Unreal), CADfix VIZ → FBX/glTF, TheoremXR | TheoremXR maneja STEP, JT, 3D XML, FBX y glTF en un pipeline automatizado único |
| Motor en tiempo real | Unreal Engine 5 (fotorrealismo, Nanite), Unity (móvil/AR), NVIDIA Omniverse (gemelo colaborativo) | Unreal lidera en renderizado fotorrealista; Unity domina en AR y móvil |
| Entrega VR | Meta Quest 3 (standalone), HTC Vive Pro (PC-tethered), Apple Vision Pro, WebXR | WebXR y glTF permiten experiencias CAD-VR en el navegador, sin instalación |
| Visor PMI/metadatos | 3DViewStation (Kisters), Theorem-XR | Para preservar anotaciones de ingeniería en el entorno VR |
Los Cinco Gates: framework para evaluar si tu catálogo está listo
Antes de hablar con ningún proveedor, un responsable de ingeniería u operaciones puede hacer una evaluación estructurada en cinco preguntas — los “Cinco Gates” — que determina la ruta de conversión, el nivel de experiencia alcanzable y el rango de coste, en una sola pasada. Este framework es la síntesis directa de los retos técnicos documentados y la distinción CAD-vs-gemelo que establece ARC Advisory.
Los Cinco Gates: tabla de evaluación
| Gate | Pregunta clave | Criterio de paso | Fallo → Acción requerida |
|---|---|---|---|
| Gate 1: Inventario de archivos | ¿Qué formatos CAD existen en el catálogo? ¿Son de un único sistema o mixtos? | Formato único o exportaciones STEP AP214/242 limpias disponibles | Auditoría y normalización a STEP AP214/242 antes de cualquier conversión |
| Gate 2: Salud de la geometría | ¿Son los ensamblajes manifold? ¿Existen aristas no manifold, caras faltantes o geometría interna? | < 5 % de tasa de error en comprobación automatizada (p. ej. CADfix, Spatial) | Pasada de reparación obligatoria antes de la conversión |
| Gate 3: Presupuesto de polígonos vs. plataforma objetivo | ¿Cuál es la plataforma de entrega? (Standalone / PC-VR / WebGL / CAVE) | Standalone (Quest 3): < 500K triángulos/escena; PC-VR: < 2M; WebGL: < 200K | Decimación + generación de LOD necesaria; presupuestar 1–3 días por ensamblaje complejo |
| Gate 4: Fidelidad de materiales y PMI | ¿Necesita el showroom materiales PBR y/o anotaciones PMI (tolerancias, especificaciones)? | PBR: usar pipeline glTF 2.0; PMI: requiere herramientas especializadas (3DViewStation, CADfix VIZ) | Definir qué metadatos son «imprescindibles» vs. «deseables» para el caso de uso de venta técnica |
| Gate 5: Capa de datos en vivo | ¿Necesita el showroom comportarse como un gemelo digital real (datos de sensores en vivo) o como un modelo interactivo de alta fidelidad? | Modelo interactivo: no se requiere integración IoT; Gemelo real: definir fuentes de datos (OPC-UA, MQTT, REST API) | Acotar la integración IoT por separado; no confundirla con el MVP del showroom |
Supuestos explícitos del framework
- Gate 2 asume acceso a al menos una herramienta de comprobación de geometría automatizada. Sin ella, los errores de teselación solo se descubren en el motor VR, multiplicando el coste de corrección.
- Gate 3 asume que la escena VR contendrá un máximo de 3–5 productos simultáneos. Catálogos con más de 10 SKUs en escena simultánea requieren un análisis de LOD más granular.
- Gate 5 es la decisión más estratégica: la mayoría de los proyectos de showroom que fracasan lo hacen porque el equipo comercial vendió un «gemelo digital» sin capa de datos, y el comprador técnico lo detectó en la demo.
Rangos de coste por nivel de experiencia
Estos rangos son estimaciones indicativas basadas en el conocimiento del pipeline descrito en las fuentes, no cifras publicadas. Se presentan como juicio de ingeniería.
| Alcance | Rango estimado | Plazo orientativo |
|---|---|---|
| Producto único, demo VR standalone (Quest 3, STEP limpio preexistente) | 3.000–8.000 € | 2–4 semanas |
| Catálogo de 5–10 productos, showroom VR interactivo (PC-VR, materiales PBR) | 15.000–40.000 € | 6–12 semanas |
| Catálogo completo (50+ SKUs), showroom WebGL con configurador | 40.000–120.000 € | 3–6 meses |
| Prototipo de gemelo digital de producto (modelo interactivo + capa IoT) | 60.000–200.000 €+ | 4–9 meses |
Las empresas del corredor industrial de Madrid pueden compensar entre un 20 y un 25 % de los costes elegibles de software y hardware a través de las ayudas a la digitalización e Industria 4.0 de la Comunidad de Madrid, cofinanciadas por el Fondo FEDER 2021–2027. Las zonas del Corredor del Henares y el Sur Metropolitano atraen el tipo máximo del 25 %. Advertencia práctica: el programa Kit Digital no cubre desarrollo a medida — solo soluciones SaaS configurables.
El caso de negocio: feria física vs. showroom permanente
Un showroom VR no compite con las ferias físicas — las complementa, cubriendo la fase de investigación autónoma que ya representa el 33 % del tiempo del comprador B2B.
El coste de una participación en feria física es concreto: envío de materiales 2.000–5.000 $, espacio de exposición 20×20 pies 15.000–20.000 $, diseño de stand 5.000–15.000 $, personal 2.500–5.000 $, según Trade Show Labs (2026). Total: fácilmente 25.000–45.000 $ por evento. Un fabricante que participa en tres ferias anuales gasta entre 75.000 y 135.000 $ solo en presencia física.
El argumento de amortización es directo: un showroom VR construido una vez se despliega en cada feria, cada visita comercial y cada demo remota. Los compradores B2B dedican aproximadamente el 33 % de su tiempo a contenido de autoservicio a lo largo de todo el proceso de compra, y el ciclo de ventas B2B promedia 6,5 meses con una media de 25 interesados implicados en la decisión.
La tensión que señalan los datos es real: el 95 % de los expositores sigue prefiriendo los eventos presenciales, pero más del 65 % de las empresas favorece las interacciones digitales para el proceso de compra en sí. La resolución: las ferias generan notoriedad; los showrooms virtuales sirven la fase de investigación autodirigida. En cuanto al impacto en la confianza del comprador, las experiencias de producto en AR/VR reducen las tasas de devolución entre un 22 y un 40 %, y el 80 % de los usuarios reporta mayor confianza en su compra — cifras provenientes principalmente del contexto e-commerce, no de ventas industriales B2B, pero la dirección del efecto es consistente con lo que observamos en proyectos de visualización técnica.
Errores frecuentes que elevan el coste y erosionan la credibilidad
1. «Export and hope»: El vocabulario técnico entre CAD y mesh poligonal es incompatible. Los metadatos, las conexiones entre piezas y los nombres se pierden en la traducción. Solución: siempre ejecutar una auditoría de geometría antes de la conversión.
2. Geometría interna no eliminada: Mantener todos los componentes internos es el error más frecuente. Eliminar la geometría no visible puede reducir el tamaño del archivo entre un 50 y un 80 % en ensamblajes complejos, según CAD Interop (2025).
3. Proliferación de materiales: 47 materiales donde podrían ser 5 destruye la tasa de fotogramas. Consolidar materiales antes de la exportación es una de las optimizaciones de mayor retorno.
4. Error de escala: CAD trabaja en milímetros; Unreal Engine por defecto en centímetros. Validar siempre la escala en el motor objetivo antes de añadir interacciones.
5. Vender un «gemelo digital» sin capa de datos: Este es el error de credibilidad más grave. Los usuarios finales articulan claramente que las soluciones de gemelo digital deben ir más allá de la visualización hacia el valor operacional. Presentar un modelo VR interactivo como «gemelo digital completo» ante un comprador técnico es un riesgo de reputación que el Gate 5 del framework previene explícitamente.
El contexto industrial de Madrid
El 30,1 % de las empresas madrileñas con más de 10 empleados ya ha incorporado soluciones de IA, nueve puntos por encima de la media española del 21,1 %. La ciudad de Madrid, con apenas el 0,1 % del territorio nacional, genera el 12,1 % del PIB de España y concentra los sectores — automoción, aeroespacial, defensa, maquinaria farmacéutica — donde el showroom CAD-VR tiene mayor aplicabilidad inmediata. El punto de referencia local más cercano en gemelos digitales de fabricación es el desarrollado por IMDEA Materiales y la Universidad Politécnica de Madrid para análisis en tiempo real de fabricación de materiales compuestos — un gemelo operacional de planta, no de producto, pero que demuestra la madurez del ecosistema local.
Un ejemplo de cómo la visualización 3D industrial de alta fidelidad puede acelerar ciclos de venta técnica complejos: en un proyecto de animación 3D industrial para la venta de fábricas completas de laminación, la representación fotorrealista del proceso productivo permitió a compradores internacionales evaluar la solución sin desplazamiento físico — el tipo de caso de uso que un showroom VR interactivo escala y hace permanente. Más detalles en el caso de estudio de animación 3D industrial.
Lecturas relacionadas
- OmniViewer en Acción: El Showroom VR de Maedcore para Maquinaria Industrial
- Digital Twin Showrooms para Fabricantes de Maquinaria Industrial
- Showroom Virtual vs. Stand en Feria Industrial: Comparativa Real de Costes y Conversión
Fuentes
- Digital Twin Market Size, Share, Latest Trends & Growth Analysis, 2025–2030 — MarketsandMarkets, 2025
- Digital Twin Market Size And Share | Industry Report, 2033 — Grand View Research, 2026
- Digital Twin Market Share & Growth Report 2026–2034 — Fortune Business Insights, 2026
- Digital Twins in Manufacturing: Implementation Guide 2026 — MaintenanceOnline, 2025
- From CAD Models to Open, Interoperable Digital Twins — ARC Advisory Group, 2026
- Gemelo digital — Siemens Digital Industries — Siemens, 2025
- How to Use mesh formats for 3D visualisation and AR — CAD Interop, 2025
- CAD Simplification for VR and Augmented Reality — CAD Interop, 2025
- 3D interoperability around Virtual Reality software Unreal — CAD Interop, 2025
- 3D Interoperability Around Unity: Import, Export, VR — CAD Interop, 2025
- How to speed up your pipeline for CAD to VR — Meshmatic, 2022
- 150+ Trade Show Statistics for 2026 — Trade Show Labs, 2026
- Global B2B Sales Statistics & Buying Behavior — Cirrus Insight, 2026
- The State of B2B Sales in 2025: A Data-Driven Report — Kondo, 2026
- Augmented Reality in Ecommerce: Benefits, Costs, Examples and ROI in 2026 — FrameSixty, 2026
- La Comunidad de Madrid mantiene su liderazgo en digitalización empresarial — Comunidad de Madrid, diciembre 2025
- Ayudas a la digitalización e Industria 4.0 de pymes industriales de la Comunidad de Madrid — Madrid Cluster de Automoción / Comunidad de Madrid, 2025
- Informe Industria Ciudad de Madrid — CEIM, 2024
- La Comunidad de Madrid desarrolla un gemelo digital para analizar en tiempo real la fabricación de materiales compuestos — Advanced Manufacturing Madrid / IMDEA Materiales, 2024
- Animación 3D Industrial: Venta de Fábricas Gemelas con Maedcore — Maedcore, 2025
- B2B Buying Statistics — PassiveSecrets, 2025
