Instrucciones de trabajo digitales en planta: cómo pasar del papel a procedimientos interactivos con VR
Cómo digitalizar instrucciones de trabajo en planta: marco de selección de formato, cálculo de ROI con datos reales y guía de implementación paso a paso.
Publicado por Eduardo Fuentevilla Blanco
Ingeniero de robótica en Maedcore · Ingeniero de robótica LinkedIn ↗
Puntos clave
- ► Las instrucciones de trabajo digitales reducen errores entre un 20% y un 60 % frente al papel; el extremo superior corresponde a ensamblajes complejos de más de 20 pasos donde la orientación espacial es crítica.
- ► Solo el 3,3% de las fábricas españolas está totalmente digitalizada y el 55,6% de los industriales reconoce integración solo parcial entre ERP/MES/SCADA — un sistema de instrucciones desconectado crea un nuevo silo, no resuelve el problema de versión.
- ► Un modelo de ROI con supuestos conservadores para una planta de 50 operarios arroja un beneficio neto de 78.900 € en el primer año y un payback de ~5 meses, usando solo ahorro en retrabajo, incorporación y preparación de auditorías.
- ► La regla de decisión de formato es objetiva: si 3 o 4 criterios (complejidad, consecuencia del error, rotación, frecuencia de cambio) puntúan «Alto», la AR se justifica; si 2 puntúan «Medio/Alto», una tablet interactiva es suficiente; en caso contrario, un PDF estructurado con control de versiones resuelve el problema.
- ► El coste oculto más frecuente no es la licencia de software — son la autoría de contenido (500–8.000 € por procedimiento) y el mantenimiento anual (5.000–10.000 € para 20 procedimientos activos), que pueden duplicar o triplicar la inversión del primer año.
- ► Los cinco modos de fallo predecibles — obsolescencia de contenido, bypass del operario, cuello de botella en autoría, aislamiento de integración y brechas en cambio de turno — se mitigan todos en la fase de diseño del piloto, no después del despliegue.
Las instrucciones de trabajo en papel generan entre un 20% y un 60% más de errores que sus equivalentes digitales interactivos, según múltiples estudios industriales. El error humano causa el 23% del tiempo de inactividad en fabricación y hasta el 80% de los defectos de calidad. En una planta de 50 operarios con una tasa de rotación del 28%, digitalizar los procedimientos de las líneas críticas puede generar un retorno neto superior a 78.000 € en el primer año, con un payback inferior a seis meses. Este artículo ofrece un marco de decisión concreto —qué formato usar para qué procedimiento— y un modelo de ROI con supuestos auditables que cualquier responsable de operaciones puede adaptar a su planta.
El coste real del papel: por qué las instrucciones de trabajo en papel fallan en el momento crítico
Las instrucciones de trabajo en papel no fallan por descuido — fallan por diseño: un documento impreso es una foto fija de un procedimiento que cambia, y ningún sistema de distribución manual puede garantizar que el operario del turno de noche trabaje con la revisión correcta.
Según datos de Redzone/RZ Software (2026), el error humano causa el 23% del tiempo de inactividad en fabricación y hasta el 80% de los defectos de calidad. El 83% de los empleados ha tenido que recrear documentos perdidos o incompletos, con una caída de eficiencia del 21,3% cuando la documentación es ambigua — aunque hay que tratar esta cifra como direccional, ya que la fuente no declara su metodología.
El impacto regulatorio es igualmente contundente. La FDA reportó que en el ejercicio fiscal 2025, más del 50% de las cartas de advertencia GMP citaban fallos en procedimientos escritos o en la gestión de desviaciones, según Zamann Pharma (2026). La cláusula 7.5 de ISO 9001:2015 exige demostrar que cada operario fue formado en la versión vigente del procedimiento en el momento de ejecutar la tarea — y los sistemas de distribución manual no son capaces de garantizarla en un entorno de planta distribuido, como describe PaperWise (2026).
El diagnóstico, en resumen: el papel no es un problema de disciplina. Es un problema de arquitectura de información.
El contexto español: dónde está la industria nacional en digitalización de procedimientos
Solo el 3,3% de las fábricas españolas se describe como planta inteligente totalmente digitalizada — lo que significa que la gran mayoría opera con sistemas de documentación que no pueden garantizar la trazabilidad de procedimientos en tiempo real.
El III Barómetro de la digitalización y automatización industrial en España (Advanced Factories 2026, n=500+ directivos industriales) sitúa al 32% de las empresas en un nivel de digitalización «moderado». El dato que más impacta en los proyectos de instrucciones de trabajo digitales es el de integración de sistemas: el 55,6% de los profesionales industriales españoles reconoce una integración solo parcial entre sus plataformas ERP, MES, SCADA o PLM. Solo el 22,4% indica integración completa. Esto importa porque una plataforma de instrucciones de trabajo que no conecta con el MES o el ERP no resuelve el problema de versión — crea un nuevo silo de datos.
El INE (2026) sitúa el valor añadido por empleado en la industria manufacturera española en 74.209 € en 2024, un 4,2% más que el año anterior. Cada punto porcentual de reducción de defectos o retrabajos sobre esa base tiene un impacto financiero directo y cuantificable.
Tres formatos de instrucciones de trabajo digitales: cuándo usar cada uno
No existe un único formato correcto: un PDF estructurado con confirmación de lectura resuelve el 60% de los problemas de versión a coste mínimo; la guía paso a paso interactiva en tablet añade trazabilidad completa; la superposición AR sobre modelo 3D se justifica solo cuando la orientación espacial o la seguridad son críticas.
Tier 1 — PDF/SOP digital estructurado
El documento existe en un sistema de gestión documental con control de versiones, el operario confirma la lectura con firma electrónica, y el sistema registra qué revisión leyó y cuándo. Coste de autoría: 200–500 € por procedimiento (juicio de ingeniería). Hardware adicional: ninguno. Reducción de errores respecto al papel: 10–20%, principalmente por eliminar el problema de versión.
Tier 2 — Instrucción interactiva paso a paso (tablet/pantalla)
El operario no puede avanzar al paso siguiente sin confirmar el actual. El sistema registra tiempo por paso, operario, turno y resultado. Coste de autoría: 500–2.000 € por procedimiento (juicio de ingeniería). Hardware: tablet industrial, 300–800 € por puesto. Reducción de errores: 20–40%, según datos de Redzone (2026) y el estudio de ICCMETS 2025.
Tier 3 — Superposición AR sobre modelo 3D o visor
El operario ve el paso siguiente superpuesto sobre la pieza física, eliminando la ambigüedad espacial. Un estudio de MDPI Applied Sciences (2026) evaluó instrucciones de trabajo con AR en Microsoft HoloLens 2 en un entorno real de fabricación y encontró mejoras en eficiencia de formación. El estudio de ICCMETS 2025 reportó que la tarea se completó un 33% más rápido con guía AR frente a manuales tradicionales. Coste de autoría: 2.000–8.000 € por procedimiento la primera vez, aunque con plantillas reutilizables ese coste cae un 60–70% en procedimientos posteriores. Hardware: HoloLens 2 ($3.500) o RealWear Navigator 520 ($2.500 en 2025).
Tabla comparativa de formatos
| Criterio | Tier 1: PDF/SOP digital | Tier 2: Interactivo (tablet) | Tier 3: AR / 3D overlay |
|---|---|---|---|
| Complejidad del procedimiento | Baja (≤5 pasos, 1 operario) | Media (6–20 pasos, bifurcaciones) | Alta (>20 pasos, orientación espacial crítica) |
| Consecuencia del error | Baja (retrabajo <50 €) | Media (50–500 € o reclamación de cliente) | Alta (riesgo de seguridad, no conformidad regulatoria, desecho >500 €) |
| Rotación / frecuencia de nuevas incorporaciones | Baja (<15% anual en esa línea) | Media (15–30%) | Alta (>30% o picos estacionales) |
| Frecuencia de cambios (tasa de ECO) | Baja (<1 revisión/trimestre) | Media (revisiones mensuales) | Alta (semanal o por lote) |

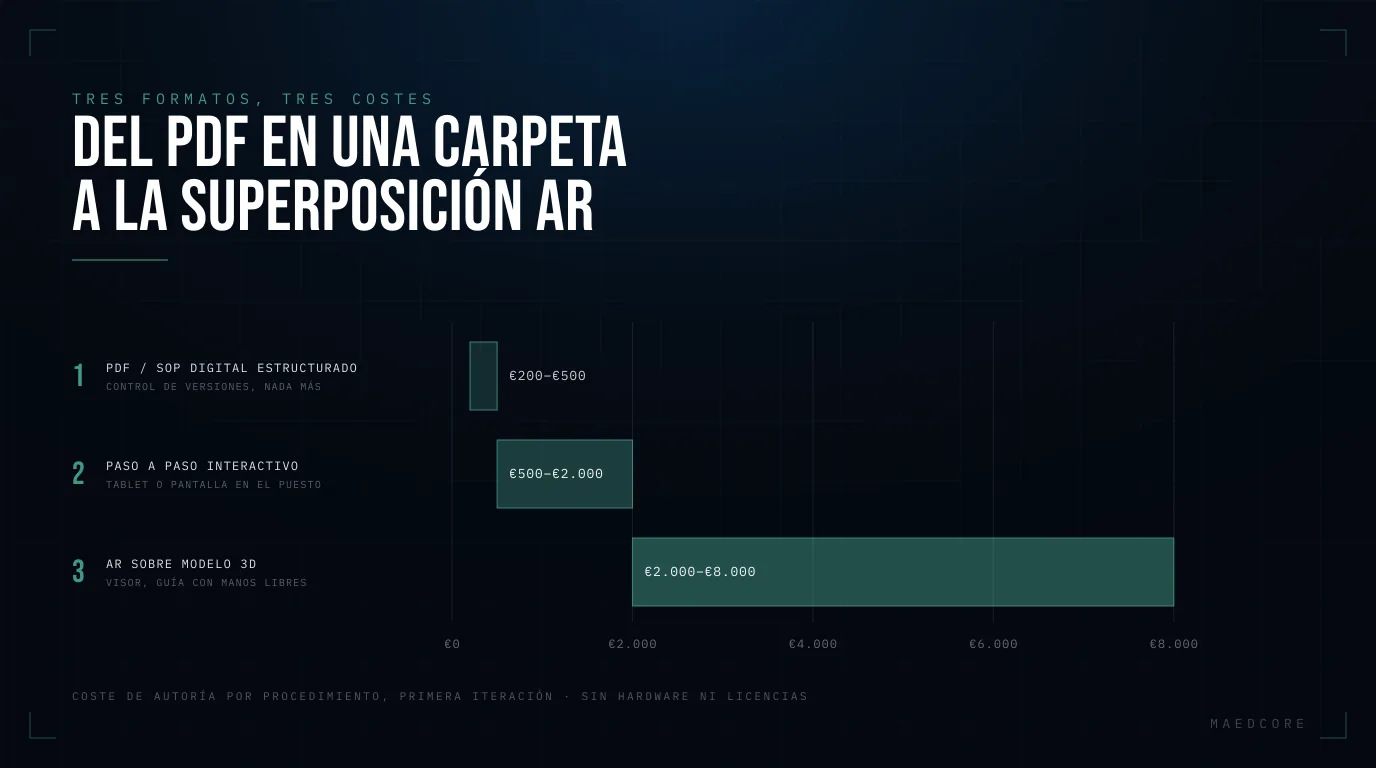

| Coste de autoría estimado | 200–500 €/procedimiento | 500–2.000 €/procedimiento | 2.000–8.000 €/procedimiento (primera vez) |
| Coste de hardware | 0 € (PC/tablet existente) | 300–800 €/puesto | 2.500–3.500 €/visor |
| Reducción de errores típica | 10–20% vs. papel | 20–40% | 30–60% (dependiente del proceso) |
| Calidad del registro de auditoría | Parcial (confirmación de lectura) | Completo (paso a paso con timestamp) | Completo + espacial (paso + posición confirmados) |
Regla de decisión: Puntúa cada procedimiento en los cuatro criterios superiores. Si 3 o 4 criterios puntúan «Alto», ve a Tier 3. Si 2 criterios puntúan «Medio/Alto», Tier 2. En caso contrario, Tier 1 es suficiente y el ROI de escalar es negativo.
Una advertencia honesta sobre los rangos: el intervalo 20–60% de reducción de errores es demasiado amplio para presentarlo a un director financiero. La reducción real es función de la complejidad del proceso — los ensamblajes multi-step de alta precisión ven el extremo superior; las tareas repetitivas simples ven el inferior. El estudio peer-reviewed de ScienceDirect (2021) describe la mejora como «dramática» sin dar un porcentaje, pero añade un dato valioso: la mejora se mantiene después de retirar el soporte AR, lo que indica transferencia real de habilidad, no dependencia de la guía.
Marco de selección y modelo de ROI: la herramienta que no encontrarás en ningún otro sitio
La mayoría de los artículos sobre instrucciones de trabajo digitales listan beneficios y sugieren plataformas sin decir nada sobre cómo calcular si el proyecto tiene sentido financiero antes de comprometerse. Lo que sigue es un modelo de ROI con supuestos explícitos y auditables — no un titular de proveedor.
Supuestos del modelo (planta de ensamblaje, 50 operarios, Madrid)
| Supuesto | Valor | Fuente |
|---|---|---|
| Operarios en la línea objetivo | 50 | Escenario de planta |
| Tasa de rotación anual | 28% = 14 salidas/año | Talent Traction 2026 / Manufacturing Lead Generation 2026 |
| Coste por salida (operario de producción) | 9.000 € (~$9.800, rango medio) | The Resource Company 2025 |
| Tasa de defectos actual (SOPs en papel) | 3% de unidades | Escenario de planta — requiere baseline real |
| Reducción de errores con instrucciones digitales Tier 2 | 30% (conservador, rango medio) | Redzone 2026 / ICCMETS 2025 |
| Coste medio de retrabajo por defecto | 120 € | Juicio de ingeniería |
| Unidades producidas al año | 100.000 | Escenario de planta |
| Coste de plataforma Tier 2 (50 usuarios) | 25.000 €/año | Operations1 / datos de mercado 2026 |
| Implementación + autoría de contenido (20 procedimientos) | 30.000 € único | Juicio de ingeniería |
Cálculo de ROI — Año 1
Ahorro en retrabajo: 100.000 unidades × 3% de tasa de defectos × 30% de reducción × 120 € de coste de retrabajo = 108.000 €
Ahorro en tiempo de incorporación: 14 nuevas incorporaciones × 2 semanas menos hasta la competencia × 800 €/semana de coste laboral = 22.400 €
Ahorro en preparación de auditorías: 2 ingenieros de calidad × 5 días/año × 350 €/día = 3.500 €
Beneficio total anual estimado: ~133.900 €
Coste total Año 1: 25.000 € (licencia) + 30.000 € (implementación) = 55.000 €
Beneficio neto Año 1: 78.900 € | ROI: 143% | Payback: ~5 meses
Este modelo excluye deliberadamente tres categorías que mejorarían el ROI pero son más difíciles de cuantificar: el coste evitado de reclamaciones de cliente, el ahorro en material de desecho, y la reducción del riesgo de sanción regulatoria. También excluye el coste de mantenimiento de contenido — estima entre 5.000 € y 10.000 €/año para 20 procedimientos activos, dependiendo de la tasa de cambio de ingeniería.
La instrucción para quien lea esto: sustituye la tasa de defectos del 3% y el coste de retrabajo de 120 € por tus propios datos de línea. Si no tienes esos datos basales hoy, medir durante cuatro semanas antes de lanzar cualquier proyecto de digitalización es el primer paso — sin baseline, no hay ROI demostrable internamente.
Una nota de contexto importante: el informe PTC 2025 State of Industrial AR (citado vía fuentes secundarias) afirma que el 72% de los fabricantes que desplegaron AR declararon ROI positivo en el primer año. Sin embargo, el estudio peer-reviewed de MDPI Applied Sciences (2026) advierte explícitamente que «los estudios piloto industriales reales que combinan herramientas de evaluación estratégica, marcos de mejora continua y análisis económico siguen siendo limitados». Antes de aceptar cualquier cifra de ROI de un proveedor, pregunta cómo define «ROI positivo» — ¿incluye los costes de implementación y creación de contenido, o solo la licencia?
Los cinco modos de fallo que nadie menciona — y cómo evitarlos
La tasa de fracaso de las iniciativas de transformación digital industrial es alta: PwC (2024) encuentra que solo el 32% de los industriales dice que sus inversiones en tecnología operativa entregaron los resultados esperados. EY estima que el 70% de las inversiones digitales en fabricación no alcanzan sus objetivos. Los despliegues estrechos y específicos por caso de uso — como las instrucciones de trabajo para una línea de producción — tienen tasas de éxito significativamente mejores que los grandes despliegues de plataforma. El argumento para empezar por las instrucciones de trabajo, no por un MES completo, es precisamente ese.
Dicho esto, los proyectos de instrucciones de trabajo digitales fallan por razones predecibles:
1. Obsolescencia del contenido. Las instrucciones digitales se quedan tan desactualizadas como las de papel si no hay un propietario y un proceso de gestión del cambio que conecte las ECOs con las actualizaciones de instrucciones. Conectar el sistema de instrucciones al PLM o al MES es el valor central.
2. Bypass del operario. Si el sistema puede saltarse, los operarios vuelven al hábito. El bloqueo de pasos obligatorio — sin confirmación no hay avance — es un requisito de configuración no negociable.
3. Cuello de botella en autoría. Los ingenieros de calidad se convierten en el cuello de botella de creación de contenido. Mitigación: usa herramientas de autoría asistida por IA y forma a los supervisores de línea para redactar borradores iniciales.
4. Aislamiento de integración. Una plataforma de instrucciones de trabajo que no conecta con el MES o el ERP crea un nuevo silo de datos. Con el 55,6% de los fabricantes españoles con integración solo parcial, este es un riesgo real y activo. Exige documentación de API y referencias de integración antes de seleccionar proveedor.
5. Brechas de registro en el cambio de turno. La brecha de trazabilidad más frecuente ocurre entre turnos — cuando un nuevo operario retoma un procedimiento parcialmente completado. Las plataformas deben admitir la transferencia de procedimiento con registro cronológico de los pasos completados.
Implementación en 90 días: la secuencia que funciona
Forzar una plataforma compleja sobre una plantilla no preparada es la forma más rápida de matar una iniciativa de trabajador conectado. La secuencia recomendada: un caso de uso, 10–20 operarios, 90 días antes de escalar.
Semanas 1–4: Medición de baseline (tasa de defectos, horas de retrabajo, tiempo de incorporación, hallazgos en auditoría). Selección de procedimientos piloto aplicando la Matriz de Selección de Formato. Selección y contratación de plataforma.
Semanas 5–8: Autoría de contenido para 3–5 procedimientos piloto. Formación de operarios y supervisores. Arranque en la línea piloto.
Semanas 9–12: Recogida de datos. Comparación contra baseline. Validación de ROI con datos reales de planta.
Mes 4 en adelante: Escalado a procedimientos y líneas restantes. Introducción de superposición AR para los procedimientos de mayor complejidad identificados en la matriz.
En un proyecto de visualización industrial que desarrollamos para un cliente del sector de equipamiento pesado, la fase de modelado 3D y estructuración de contenido fue el cuello de botella más subestimado — no la tecnología en sí. El coste oculto no es la licencia de software: es el tiempo de autoría de contenido de calidad.
El paisaje de plataformas en 2026 ha experimentado consolidación significativa: Redzone (adquirida por QAD), Poka (por IFS), Parsable (por CAI Software) y SwipeGuide (por L2L) han cambiado de propietario. Los compradores deben verificar la continuidad del roadmap antes de comprometerse. Los precios van desde planes gratuitos (Tulip) hasta más de 10.000 €/año más 3.000–50.000 € en implementación (Operations1, Dozuki). La sorpresa de precio más frecuente no es la licencia — son los costes de implementación, formación e integración, que pueden duplicar o triplicar la inversión del primer año.
Preguntas frecuentes sobre instrucciones de trabajo digitales
¿Cuánto tiempo lleva digitalizar las instrucciones de trabajo de una línea de producción?
Un piloto de 3–5 procedimientos con 10–20 operarios puede estar operativo en 8 semanas si los procedimientos actuales están documentados. El cuello de botella no es la tecnología — es la autoría de contenido. Procedimientos complejos con modelos 3D o AR requieren entre 2 y 6 semanas de autoría en la primera iteración; con plantillas reutilizables, ese tiempo cae un 60–70% en los siguientes.
¿Las instrucciones de trabajo digitales son válidas para auditorías ISO 9001 o GMP?
Sí. ISO 9001 cláusula 7.5 exige «información documentada» sin especificar el soporte físico. Un sistema digital con confirmación por operario, timestamp y trazabilidad de versión cumple y supera los requisitos. Para entornos GMP, el sistema debe validarse según los principios del Anexo 11 de la EMA o 21 CFR Part 11, lo que añade un paso al proyecto pero elimina el riesgo de cartas de advertencia por fallos en procedimientos escritos, que aparecieron en más del 50% de las inspecciones FDA en FY2025.
¿Cuándo se justifica la realidad aumentada frente a una tablet estándar?
La AR se justifica cuando la orientación espacial es crítica, cuando el error tiene consecuencias de seguridad o regulatorias graves, o cuando la rotación supera el 30%. Para la mayoría de las pymes manufactureras españolas, el Tier 2 en tablet es el punto de entrada correcto: menor coste de hardware (300–800 € frente a 2.500–3.500 € por visor), menor fricción de adopción y ROI demostrable en el primer año.
¿Qué KPIs debo medir antes de lanzar el proyecto para poder demostrar el ROI internamente?
Cuatro métricas basales son suficientes: tasa de defectos por operario o turno en la línea objetivo, horas de retrabajo semanales y coste unitario, tiempo medio hasta la competencia de nuevas incorporaciones, y número de hallazgos relacionados con procedimientos en la última auditoría. Sin esas cifras previas al arranque, el ROI no es demostrable internamente aunque el proyecto funcione.
¿Qué pasa si los operarios ignoran el sistema y siguen usando el papel?
El bypass es el modo de fallo más frecuente y más predecible. La mitigación técnica es el bloqueo de pasos obligatorio. La mitigación organizativa es involucrar a los supervisores de línea desde el diseño del piloto, no solo en la formación final. La evidencia del estudio ScienceDirect (2021) es relevante aquí: la mejora en precisión de tarea con AR se mantiene incluso después de retirar el soporte, lo que sugiere que un sistema bien diseñado modifica el comportamiento, no solo lo guía.
¿Cuánto cuesta realmente implantar instrucciones de trabajo digitales, más allá de la licencia de software?
La licencia de plataforma Tier 2 para 50 usuarios ronda los 25.000 €/año. A eso hay que añadir 30.000 € de implementación y autoría de contenido para 20 procedimientos en el primer año (juicio de ingeniería), y entre 5.000 € y 10.000 € anuales de mantenimiento de contenido. Los costes de implementación, integración y formación pueden duplicar o triplicar el coste de la licencia en el primer año — algo que los proveedores rara vez destacan en sus propuestas iniciales.
Lecturas relacionadas
- Procedimientos de trabajo en planta: por qué el PDF ya no es suficiente — la visión de conjunto: qué reemplaza al PDF y cómo decidir por dónde empezar.
- Procedimientos de trabajo seguro — el caso de permisos de trabajo y auditoría PRL, con registro verificable en tiempo real.
- Partes de trabajo digitales — cerrar el círculo: cómo se asigna, ejecuta y traza el trabajo sin papel.
- Documentación técnica digital — el extremo del informe: convertir hallazgos de inspección en informes técnicos automáticos.
- Mantenimiento de maquinaria industrial — por qué el cuello de botella pasó de la visita de inspección al posprocesado manual.
- Maedcore — Soluciones Digitales — qué construimos en esta área.
Fuentes
- Instrucciones de trabajo digitales: Una guía completa — Redzone / RZ Software, 2026
- Augmented Reality as a Tool for Training Assembly Line Workers — Applied Sciences (MDPI), peer-reviewed, 2026
- The Efficacy of Augmented Reality (AR) in Vocational Training — ICCMETS 2025 Conference Proceedings, 2025
- Exploring Augmented Reality for Worker Assistance versus Training — Advanced Engineering Informatics, ScienceDirect, peer-reviewed, 2021
- SOP Checklist in 2026 for GMP Inspection Risks — Zamann Pharma (citando datos de inspección FDA FY2025), 2026
- SOP Management for Manufacturers: Keeping Shop Floor Teams Current — PaperWise, 2026
- Cómo crear manuales de instrucciones para la fabricación — Mantenimiento Eléctrico, 2024
- III Barómetro de la digitalización y automatización industrial en España — Advanced Factories 2026 / Metalindustria, 2026
- Estadística Estructural de Empresas: Sector Industrial. Año 2024 — INE (Instituto Nacional de Estadística), 2026
- Industrial Augmented Reality: Use Cases, Costs & Platforms — Frame Sixty (citando PTC 2025 State of Industrial AR Report), 2026
- Work Instruction Software Pricing: What Every Platform Costs in 2026 — Manual.to, 2026
- Industrial Workforce Retention in 2026 — Talent Traction, 2026
- Manufacturing Turnover Statistics 2025–2026 — Manufacturing Lead Generation (citando BLS JOLTS, Deloitte, NAM, SHRM), 2026
- Digital operations ROI for industrials and manufacturing — PwC, 2024 Digital Trends in Operations Survey, 2024
- Maximizing ROI² in Advanced Manufacturing — EY, 2026
Sobre el autor
Ingeniero de robótica
Durante más de una década me ha movido una sola misión: aprovechar la IA y la robótica para construir un mundo de producción automatizada. Creo que, al crear sistemas autosuficientes, podemos devolver a las personas el tiempo para centrarse en lo que de verdad importa: su familia y sus pasiones. Mi experiencia abarca desde ganar prestigiosas competiciones europeas de startups hasta diseñar proyectos complejos que integran hardware y software. Me dedico a unir los retos industriales de hoy con las soluciones autónomas del mañana.
